胸骨圧迫
訓練評価システム
訓練評価システム
質の高い胸骨圧迫の実現のために
人形の状態やセンサーの劣化、使用方法によっては圧迫深さに誤差が生じることがあります。
※表示端末はシステムに含まれません。
※表示端末はシステムに含まれません。
導入編(2分48秒)
～はじめにこちらをご覧ください～
～はじめにこちらをご覧ください～
機能説明編(2分33秒)
～こんなことができます～
～こんなことができます～
しんのすけくん®とは
※1 圧迫後に胸が元の形に戻るよう圧迫解除すること
※2 押す速さと引く速さの比
※3 心肺停止中の胸骨圧迫比率
※2 押す速さと引く速さの比
※3 心肺停止中の胸骨圧迫比率

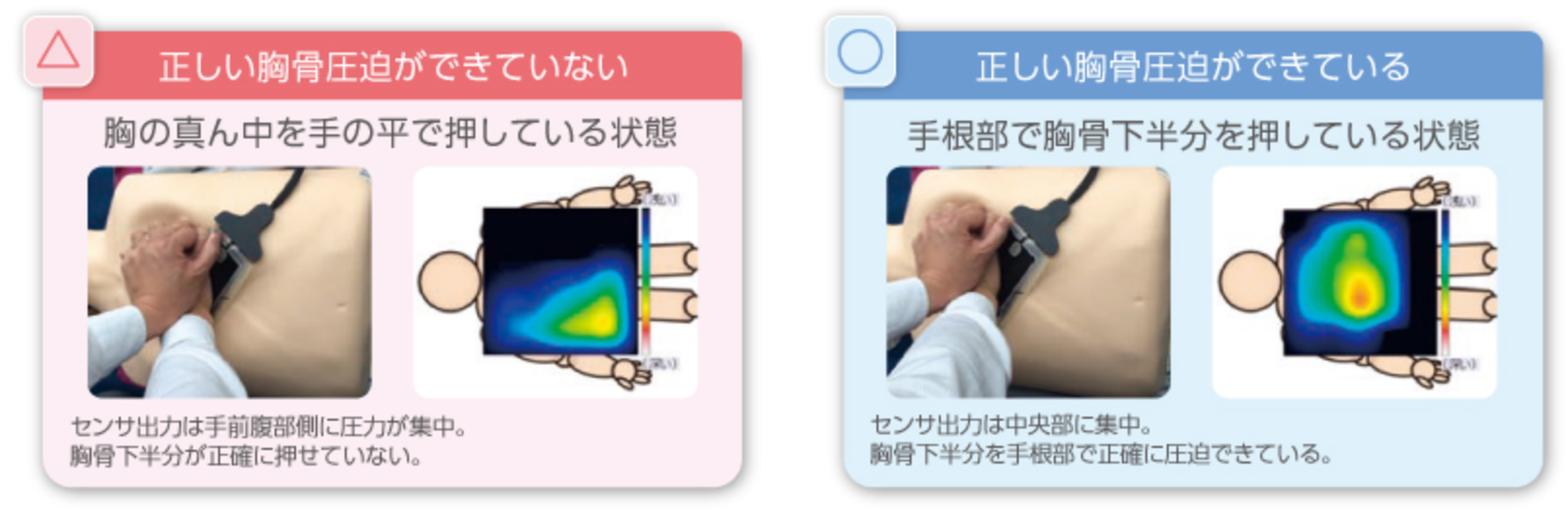

圧迫位置の可視化（「胸骨の下半分」の確実な圧迫）カラーマッピングと音声ガイダンスにより、目視では分からないわずかなズレを認識、修正可。
要求項目の実施状況を客観的にモニタ、評価（JRC蘇生ガイドライン2020対応）※圧迫深さ、リズム、リコイル、デューティーサイクル、CCF。
※人形の状態やセンサーの劣化、使用方法によっては圧迫深さに誤差が生じることがあります。
※人形の状態やセンサーの劣化、使用方法によっては圧迫深さに誤差が生じることがあります。
ストレッチャーやマットレスを用いた訓練にも対応センサーに入力される圧力を、人形の変位量に換算し、圧迫深さを測定しているため、柔らかい素材の上でも正確な計測が可能。
柔軟素材センサ部は柔軟なエラストマー素材のため、訓練時の違和感がなく、訓練人形も傷めません。
お手持ちの訓練人形への取り付けが可能取り付け可能な訓練人形の種類はお問い合わせください。
機能

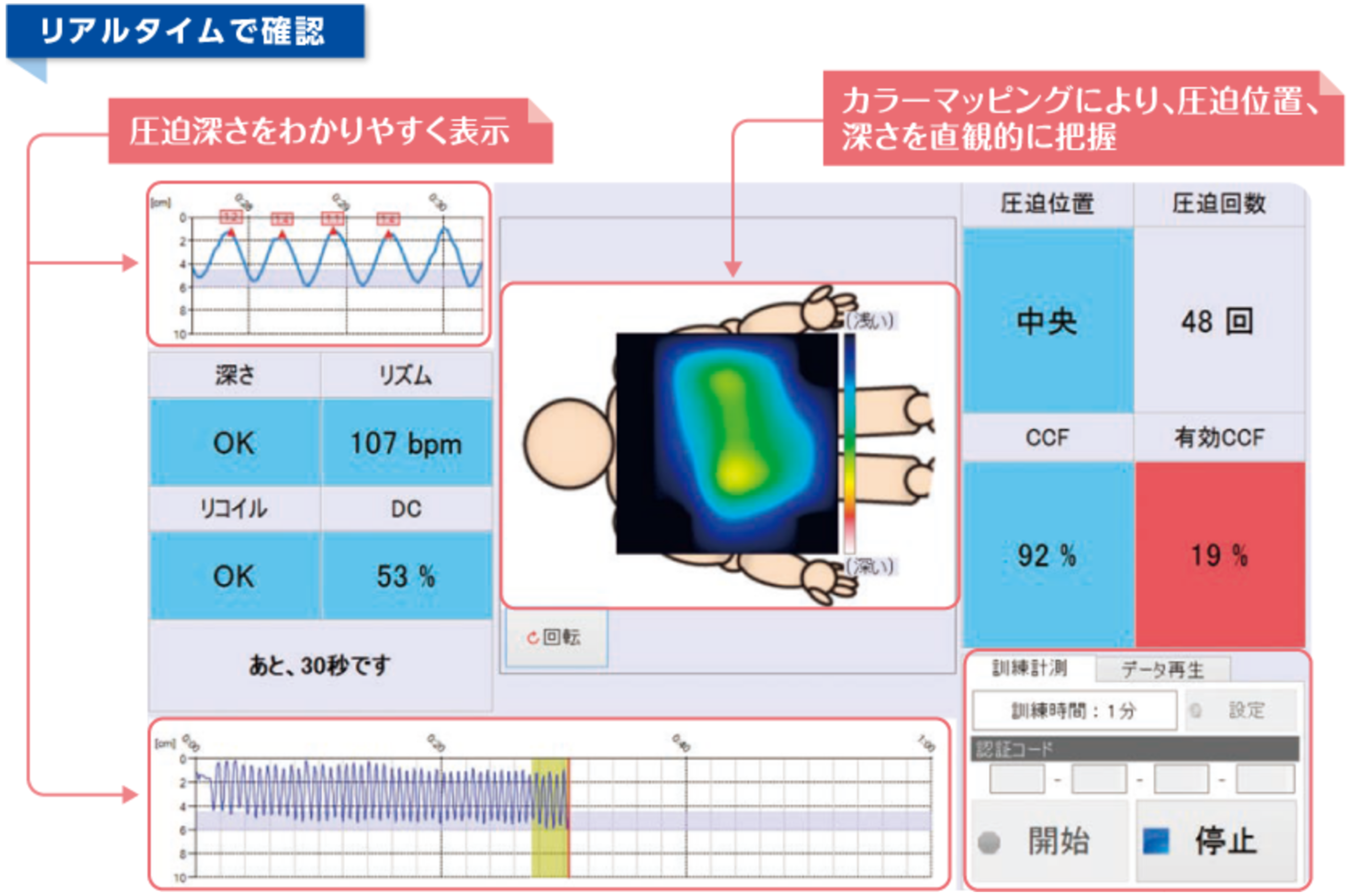

- 画面表示はリアルタイムで更新されます。
- 改善項目は背景が赤色となるため、訓練中に確認、修正することが可能です。
- 音声ガイダンスとの併用により、習熟度に応じた訓練ができます。

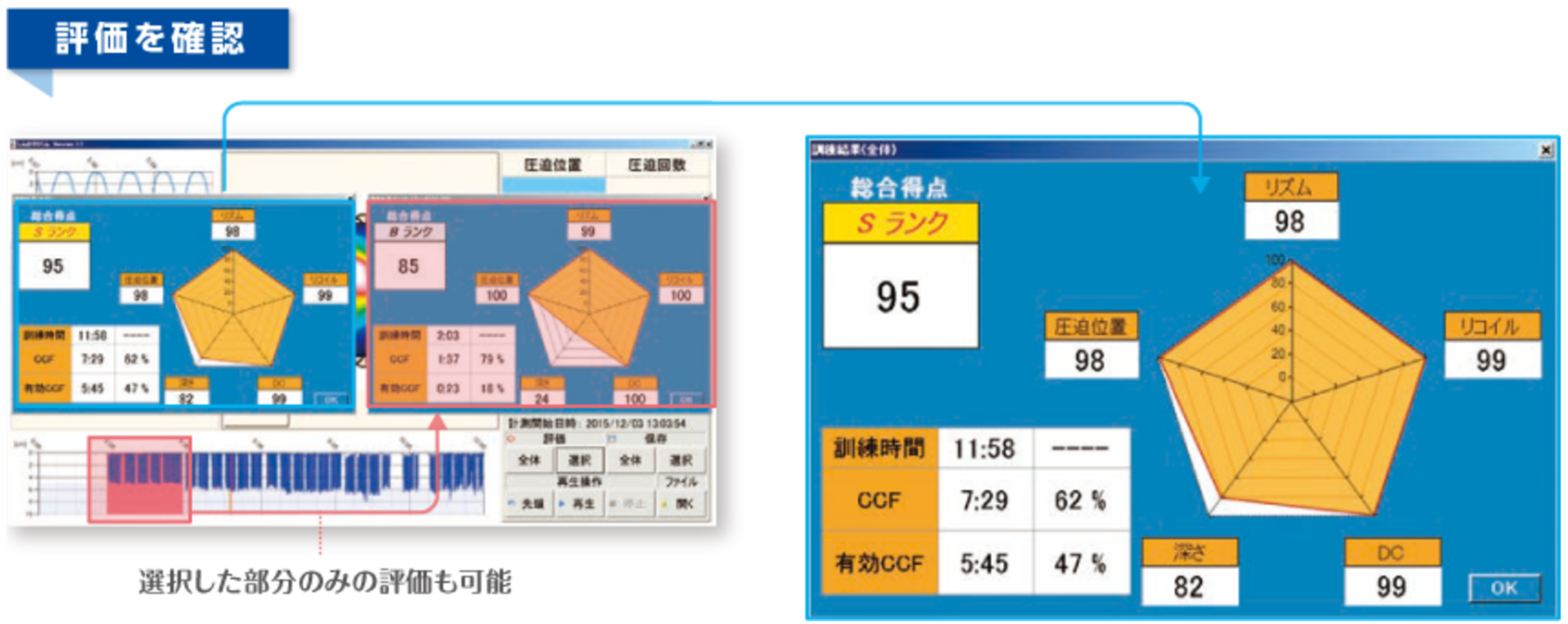

- 胸骨圧迫訓練を項目ごとに評価し総合得点を表示します。
- 改善点が明確となるため、改善点に特化した訓練が可能となります。
- 得点化により、訓練者のモチベーションUP、指導者の負担低減が期待できます。
JRC蘇生ガイドライン2020とは（2021年6月発表）
JRC蘇生ガイドライン2020とは？
JRC蘇生ガイドラインとは、日本蘇生協議会（JRC）が作成する、日本の救急、蘇生に関するガイドラインです。JRC蘇生ガイドラインは国際蘇生連絡協議会（ILCOR）が作成する国際コンセンサス（CoSTR）を元に作成されており、5年に1度、エビデンスに基づく見直しがされています。2021年6月に発表されたJRC蘇生ガイドライン2020は、前回のJRC蘇生ガイドライン2015を踏襲し「圧迫の深さ」や「リズム」に上限を設けています。
| 胸骨圧迫の要求項目 | ガイドライン2020 |
|---|---|
| 圧迫深さ | 約5cm（6cm以下） |
| リズム | 100～120回/分 |
| リコイル※1 | 胸を完全に元の位置に戻す |
| デューティーサイクル※2 | 記述なし |
| 圧迫位置 | 胸骨の下半分 |
| 胸骨圧迫比率（CCF） | 少なくとも60％以上 |
出典：「JRC蘇生ガイドライン2020」（2021年7月 一般社団法人日本蘇生協議会）
JRC蘇生ガイドライン2015では、圧迫深さとリズムに上限が設けられたほか、心肺停止時間中の胸骨圧迫比率（CCF）が定められました。しんのすけくんは、「有効な胸骨圧迫」が実施された回数を正確にカウント、正常のCCFに加え、「有効CCF」の自動計算を行います。
※1 圧迫後に胸が元の形に戻るよう圧迫解除すること ※2 押す速さと引く速さの比
仕様
| 商品名 | しんのすけくん | SR無線化ユニット | |
|---|---|---|---|
| 品番 | SVWB1321J | SVRB0000N | |
| 参考価格 | 128,000円（税抜） | オープン価格 | |
| 本体 | センサシート | 本体 | |
| 外形寸法 | 縦80mm×横105mm×厚16mm(ケーブルを含まず) | 縦200㎜×横130㎜×厚8㎜ | 縦93mm×横178mm×厚26mm(突起物を含まず) |
| 重さ | 約60g（ケーブルを含まず） | 約50g | 約400g |
| 電源 | USB給電 5V±5% | ニッケル水素系二次電池 付属ACアダプタ | |
| 消費電力 | 1W以下 | DC12V：最大3W | |
| 使用温度範囲 | 5～35℃ | 0～40℃ | |
| 使用湿度範囲 | 15～90%(結露しないこと) | 30～80％(結露しないこと) | |
| 外部I/O 端子 | ― | USB2.0 標準A-type×2 microSDカードスロット 充電用ＤＣジャック |
|
| 無線LAN | 準拠規格：IEEE802.11 g/n(2.4GHz) IEEE802.11 n(5GHz) 使用周波数帯：2.4GHｚ帯/5GHｚ帯 チャンネル：1～13チャンネル セキュリティ方式：WPA2-PSK(AES) 通信距離：見通し10m(但し、屋内自由空間、障害物なしの環境にて) |
||
※センサシートは、圧迫の回数が2万回を超えたら取り替えてください（精度が低下する恐れがあります）
交換用センサ品番 SVZB1321J 参考価格 10,780円（税抜）
交換用センサ品番 SVZB1321J 参考価格 10,780円（税抜）
ご利用推奨環境（パソコン、訓練人形）
ビューワーソフトウェアをインストールし、測定するための機器です。下記の性能以上のものを推奨いたします。
| パ ソ コ ン |
CPU | Intel Core i5 2.4GHz相当以上 |
|---|---|---|
| Memory | 4GB以上 |
|
| OS | Windows7SP1 Windows8 Windows8.1 Windows10 (ビルド10240) ※日本語版のみ |
|
| Visual C ++ 2012ランタイム | Visual C++2012ランタイムが正常にインストールされ動作すること | |
| .NET Framework | .NET Framework4.5.2以降が正常にインストールされ動作すること | |
| USB | 正常に使用できるUSBポート（USB2.0規格） | |
| 画面解像度 | 1200×675以上 | |
| 人形 | Laerdal社製リトルアン（推奨）／高研社製セーブマン（推奨）／ Laerdal社製レサシアン（推奨）／PRESTAN社製プレスタン（推奨） |
|
すべてのパソコンでの動作を保証するものではありません。CDが読み込めるパソコンをお使いください。
※上記に記載されている会社名、システム名及び製品名は、各社の商標、または登録商標です。
